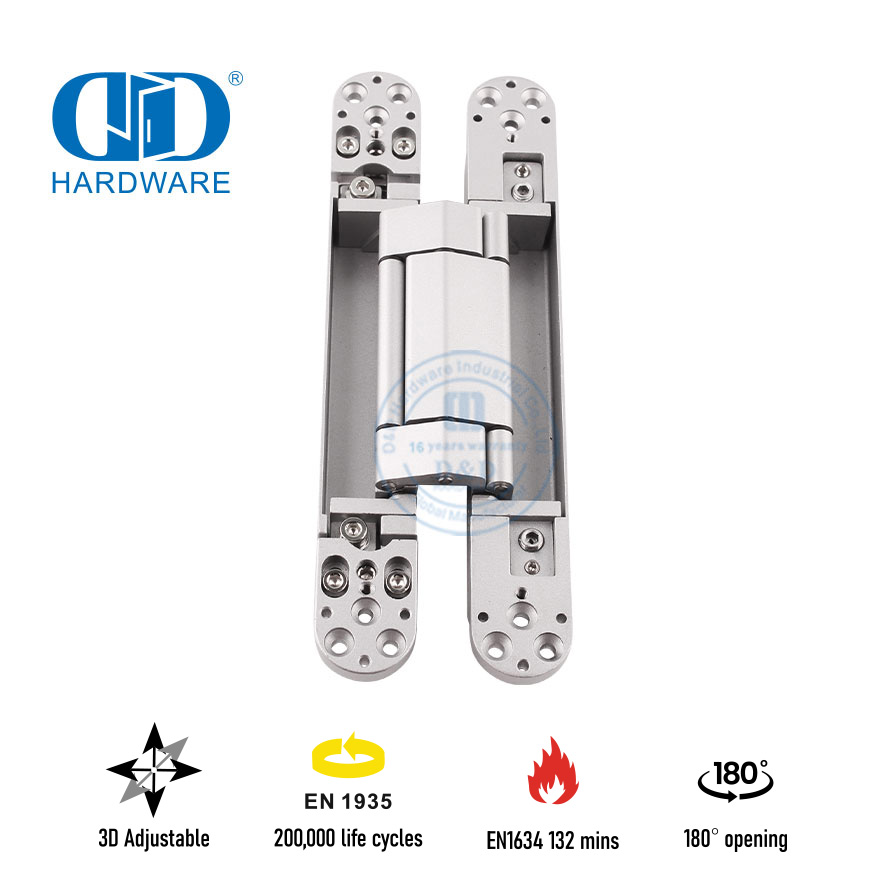

120公斤可调节隐藏式门铰链 EN1935 适用于防火金属门-DDCH008-G120

如果您的规格要求用于金属门的隐藏式门铰链经过 132 分钟的防火、200 000 次循环验证和 48 小时的腐蚀测试，那么 120 公斤的可调节 DDCH008-G120 银色铰链可为钢制和铝制门提供隐藏的强度，同时又不影响现代美观。

型号：
DDCH008
产品品牌：
D&D Hardware
认证：

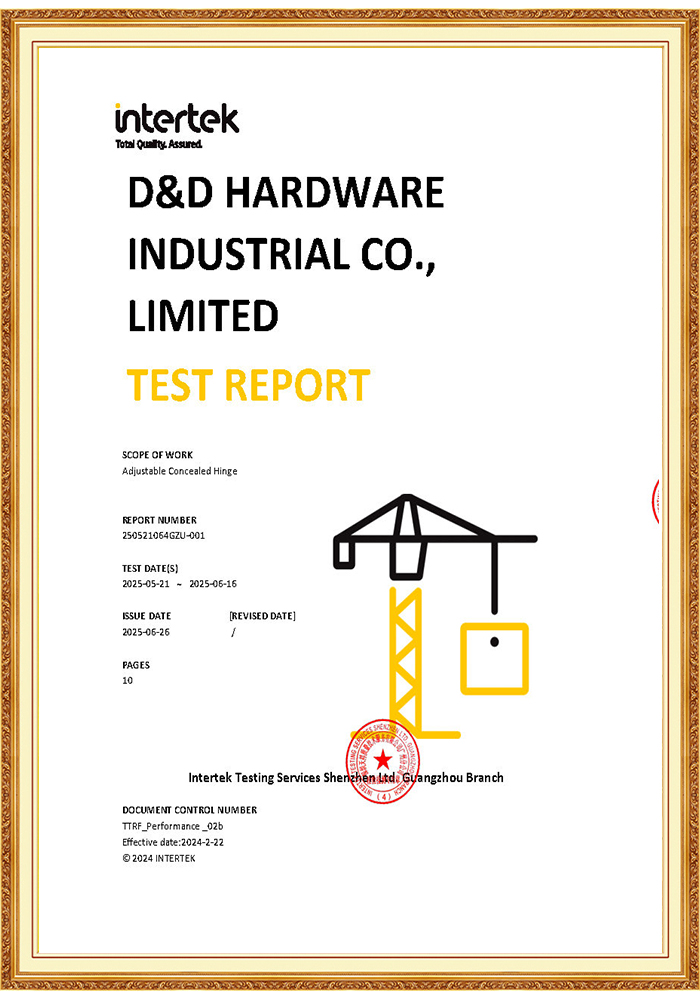

BS EN1935 200,000 次循环测试、EN1634 防火等级 132 分钟、EN1670 耐腐蚀 48 小时
材料：
锌合金主体，铝连接条
颜色：
银
应用：
木门、金属门

状态：

数量：



询价加入询价篮

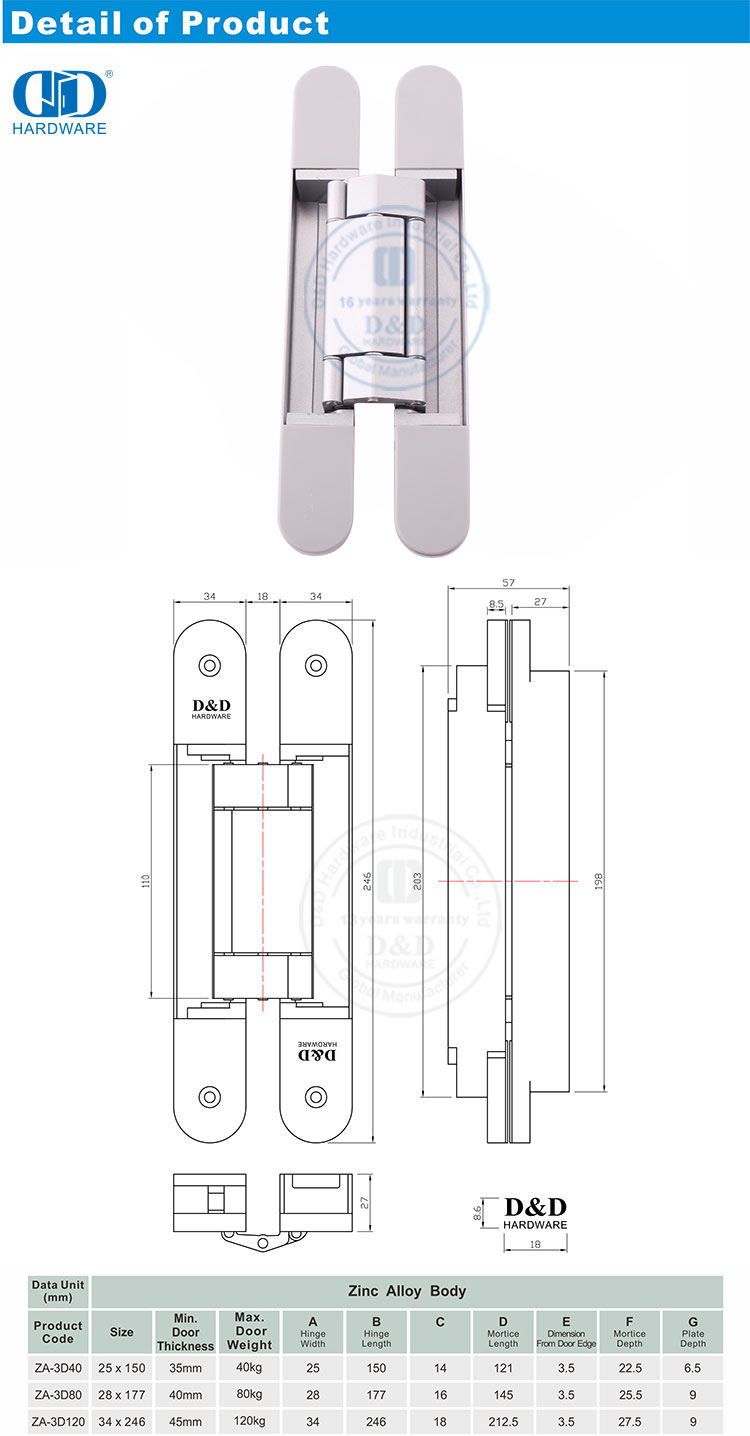

G120-5

当您需要用于金属门组件的隐藏式门铰链（必须隐藏在纤细的钢框架中但可承载 120 公斤而不下垂）时，DDCH008-G120 银色饰面铰链是规格制定者的秘密武器。这款 34 × 246 毫米袖珍铰链采用高强度锌合金制成，配有轻质铝连接条，通过了 BS EN1935 200 000 次疲劳测试，达到 EN1634 132 分钟防火等级，并能经受 EN1670 48 小时盐雾测试，非常适合酒店、医院、数据中心和高端公寓的建筑钢门。

为什么金属门专家选择我们的金属门隐藏式门铰链

每扇承载能力为 120 公斤 – 一对可安全支撑 240 公斤的隔热钢门，消除因跨中跌落而导致膨胀型密封件破裂的情况。
200 000 次循环 BS EN1935 认证 – 14 级耐久性可保持入口交通畅通数十年，从而降低繁忙商业建筑的更换成本。
132 分钟 EN1634 防火等级 – 铰链在炉暴露期间保持门对齐，帮助整个门组达到 EI2 分类，符合英国/欧盟批准的文件 B 合规性。
EN1670 4级耐腐蚀性——48小时中性盐雾意味着沿海高楼或潮湿的室内泳池不会出现白锈。
免工具3D微调——安装后±3毫米侧面、±2毫米高度、±1毫米压缩；微调显示间隙，无需拆下门或损坏粉末涂层框架。
超薄 34 毫米宽度 - 可插入标准 40 毫米金属门唇和 50 毫米钢框架中，为制造商提供隐藏式解决方案，无需加宽门梃。
银色缎面阳极氧化表面 - 与拉丝不锈钢拉手和铝制玻璃相匹配，在混合材料立面上创造出无缝的视觉流动。

隐藏式门铰链适用于金属门应用热点

防火钢质公寓大门 60–120 公斤
医院 X 光室配有 100 公斤铅衬门扇
酒店客房隔音金属门
服务器场数据中心安全门需要隐藏式防篡改铰链
配备粉末涂层铝门系统的沿海办公楼
由空心金属型材制成的隐藏书柜或墙板门
注重美观的奢侈品零售后台服务走廊

技术数据 – DDCH008-G120

主体：高压铸造锌合金 ZA-12，具有卓越的螺纹强度
连接条：6063-T5 挤压铝，银阳极氧化 25 μm

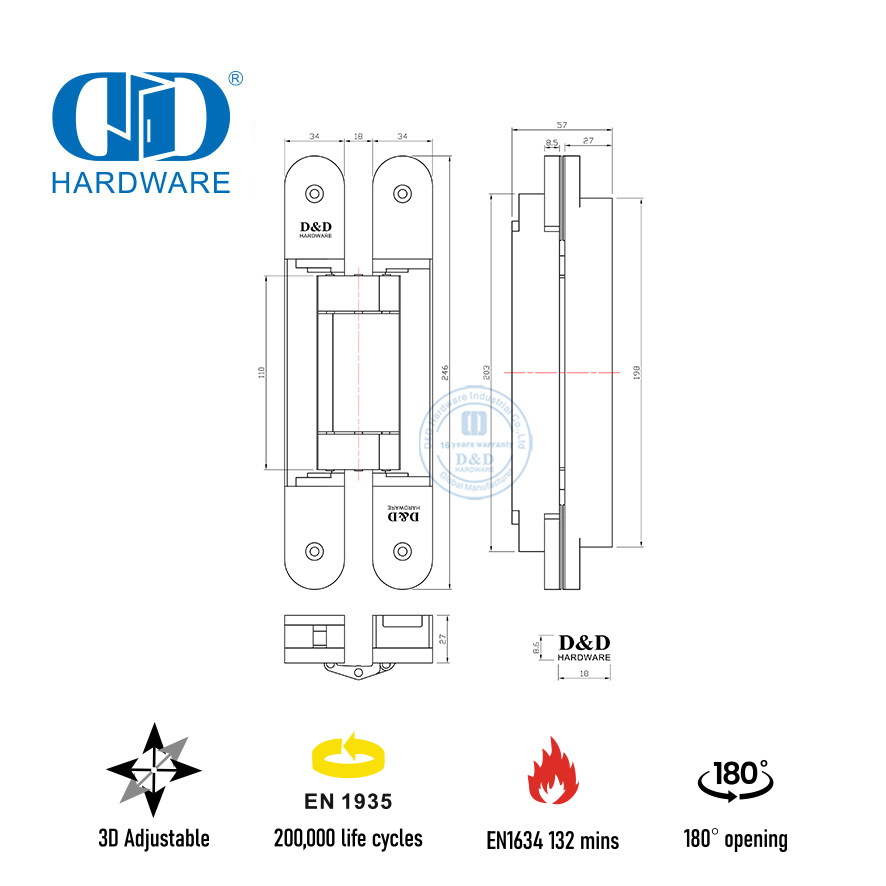

整体尺寸：34 mm（宽）× 246 mm（长）× 26 mm（深）型槽轮廓
螺钉中心：210 mm / 18 mm，M5 螺纹嵌件
调节范围：侧面 ±3 mm，高度 ±2 mm，压缩 ±1 mm 通过六角扳手

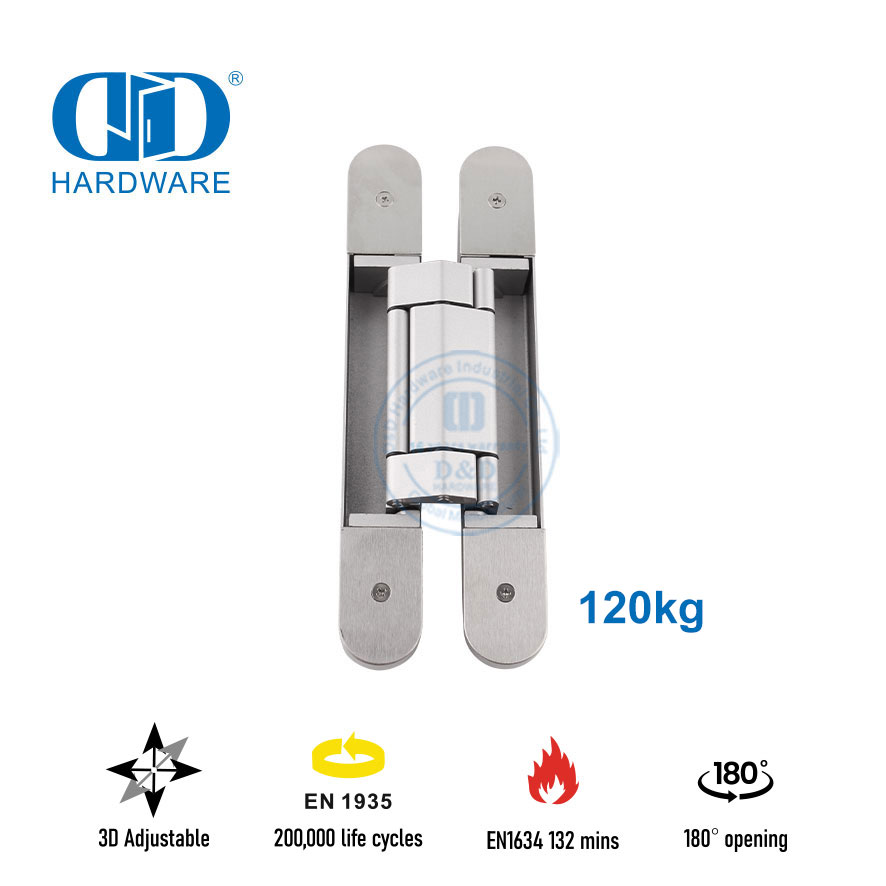

最大门重量：每个铰链 120 公斤（2 个铰链 = 240 公斤，3 个铰链 = 360 公斤）
最大门宽度：1100 毫米
建议门厚度：40–60 毫米金属、44–80 毫米复合木
防火性能：64 毫米防火金属门上 132 分钟完整性和绝缘性
循环测试：BS EN1935 14 级，200 000 次循环，零磨损 > 1 毫米
腐蚀测试：EN1670 4 级，48 小时盐雾，无红锈 < 5 % 表面
标准：CE 和 UKCA 标记，性能声明 (DoP) 可下载
固定装置：配有 A2 不锈钢盘头螺钉，T25 Torx 驱动器，金属框架锚固长度为 50 毫米。

制造商的安装边缘

DDCH008-G120 用于金属门的隐藏式门铰链在门和门框上均使用单个 246 mm × 16 mm 榫眼，1.5 mm 钢型材无需二次加固板。预先定位的 M5 螺纹可接受标准欧洲螺钉，让 CNC 冲压中心一次性准备好两个部件。由于调节螺钉面向房间一侧，现场团队可以在安装楣梁后纠正沉降漂移，从而节省昂贵的回调费用。
